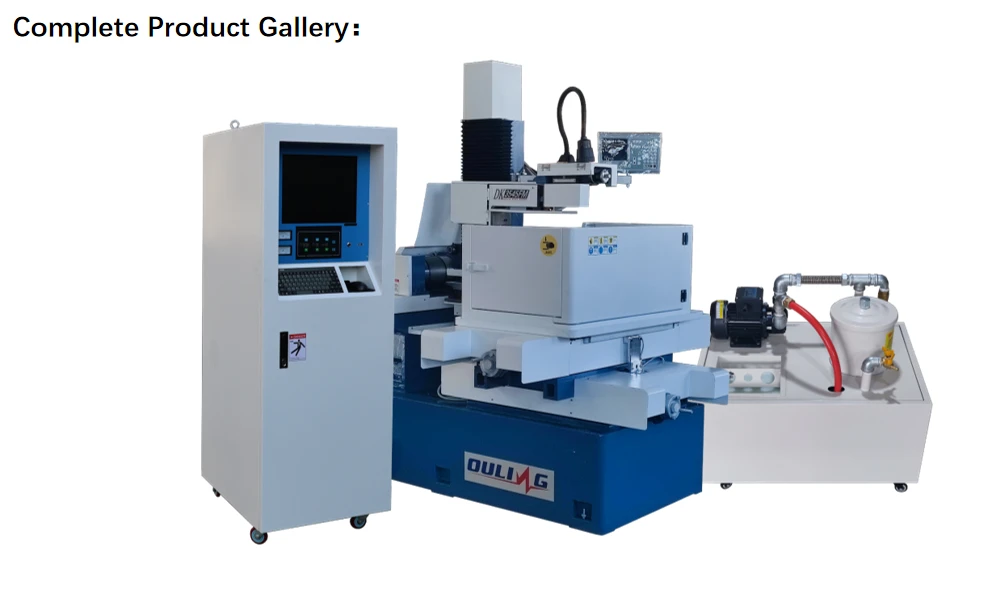

OL3545FS Single Cutting Wire Cut EDM er hannaður fyrir lítil-til-miðlungs leiðandi vinnustykki sem krefjast aukinnar skurðarnákvæmni og stöðugrar vinnsluafköstum. Hann er með 420 × 710 mm vinnuborði, 350 × 450 mm X/Y ferðalagi, 60 × 60 mm U/V ferðalagi og styður allt að 500 mm þykkt vinnustykki og 300 kg að þyngd. Með ±0,02 mm staðsetningarnákvæmni, ±0,004 mm endurtekinni staðsetningarnákvæmni og ákjósanlegum yfirborðsgrófleika upp á 2,0 μm, er OL3545FS hentugur fyrir nákvæmnismót, verkfæri og almenna Wire EDM klippingu.
| Vélræn forskrift | OL3545FS | |
| Stærð vinnuborðs | 420*710 mm | |
| Ferð X/Y ás | 350*450mm | |
| U/V ás ferð | 60*60mm | |
| Ferðalög á Z-ás | 460 mm | |
| Hámarksþykkt vinnustykkis | 500 mm | |
| Hámark þyngd vinnustykkisins | 300 kg | |
| Líkamsþyngd vélarinnar | 1200 kg | |
| Gólfflötur vélar | 1500×1100×1850mm | |
| Tæknileg færibreyta | ||
| Hámark taphorn / þykkt | ±6 gráður / ±15 gráður /±30 gráður /80mm | |
| Hámark vinnsluhraði | 150mm²/mín | |
| Hámark vírfóðrunarhraði | 1~11,4m/sek (tíðnistillanleg) | |
| Staðsetningarnákvæmni | ±0,02 mm | |
| Endurtekin staðsetningarnákvæmni | ±0,004 mm | |
| Besta vinnslu nákvæmni | ±0,006 mm | |
| Ákjósanlegur yfirborðsgrófleiki | 2.0μm | |
| Þvermál mólýbdenvír | 0,10 ~ 0,25 mm | |
| Aflgjafi | 3 fasa/380V/50Hz | |
| Orkunotkun | 3kVA | |
| Hefðbundin uppsetning | ||
| Ástenging | XYUV ás samtímis | |

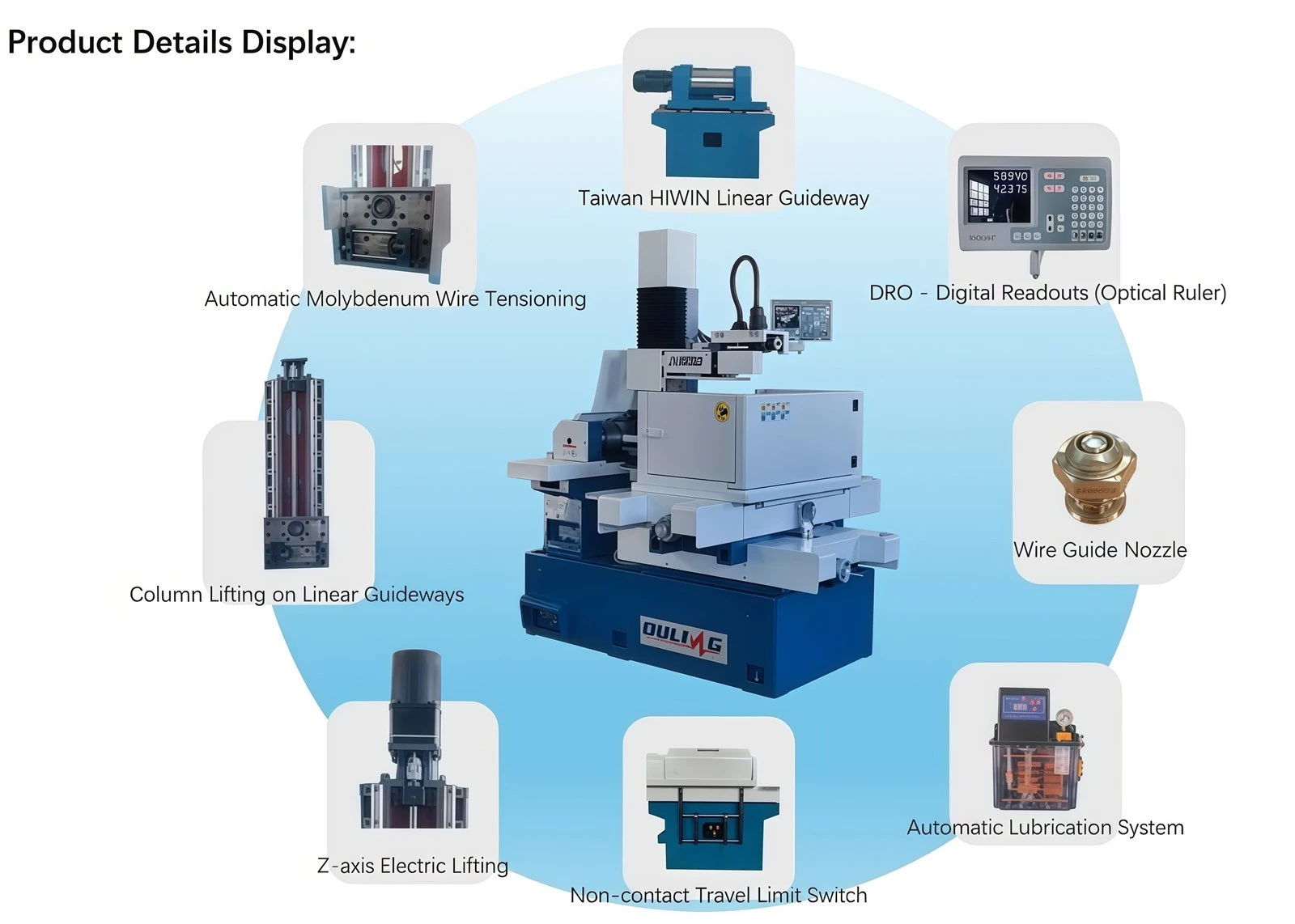

| Gerð stýribrautar | V-laga hert tein | |
| XY ás akstursstilling | Stigamótor | |
| Mið smurkerfi | handvirkt / sjálfvirkt | |
| Rafmagn rafgeymisins | 40 L | |

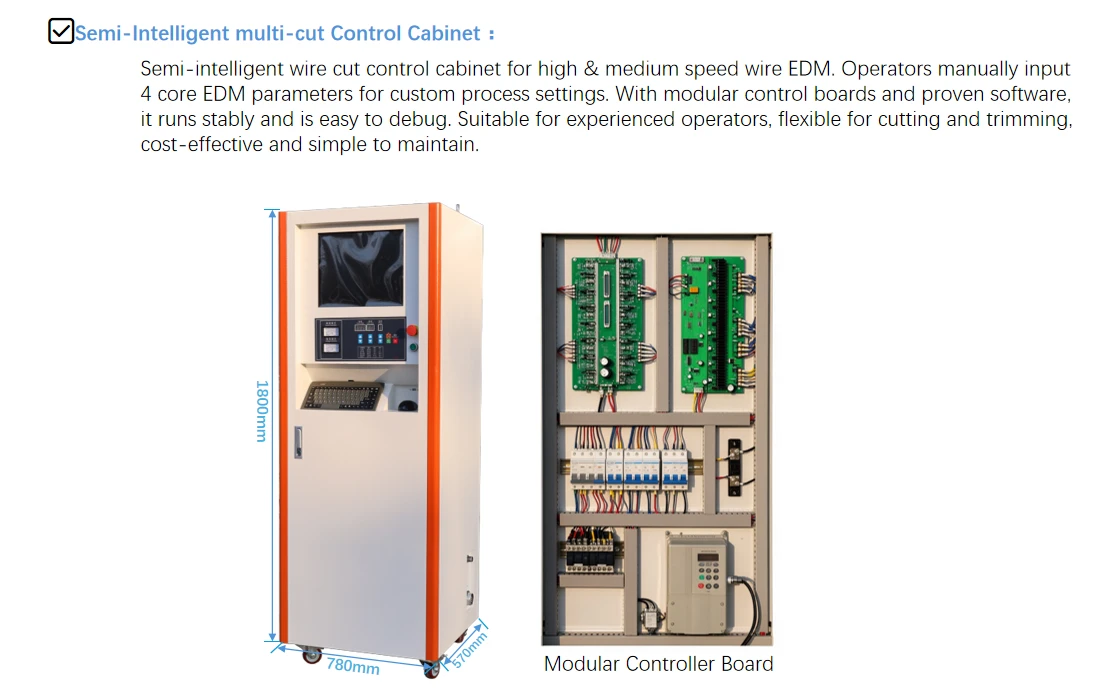

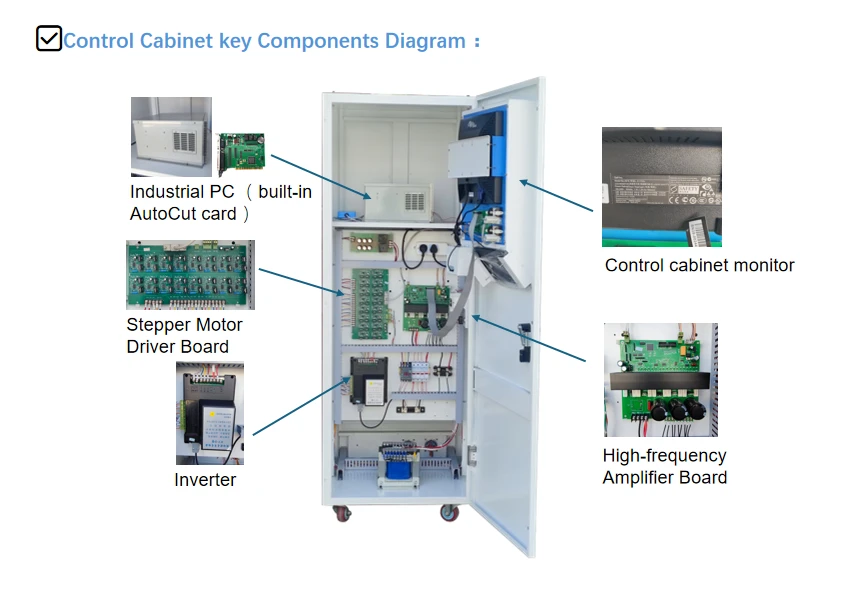

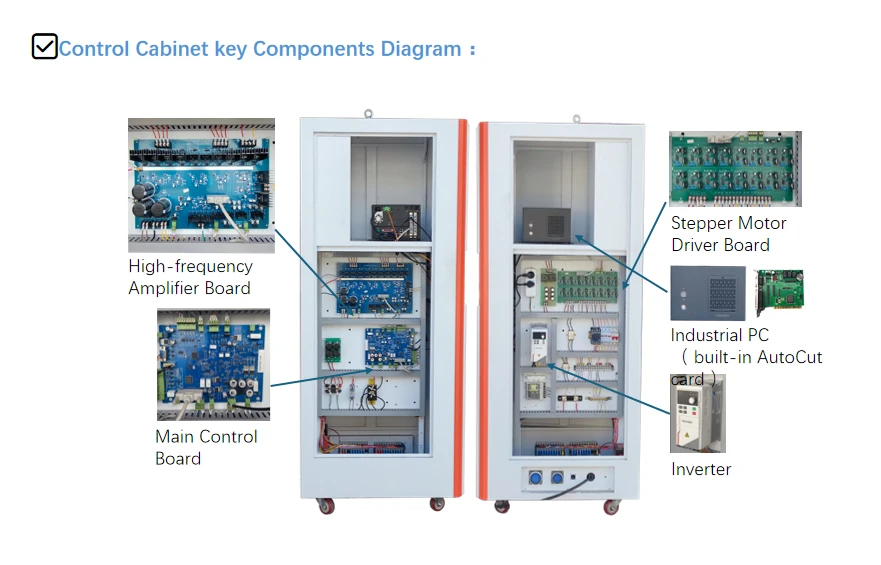

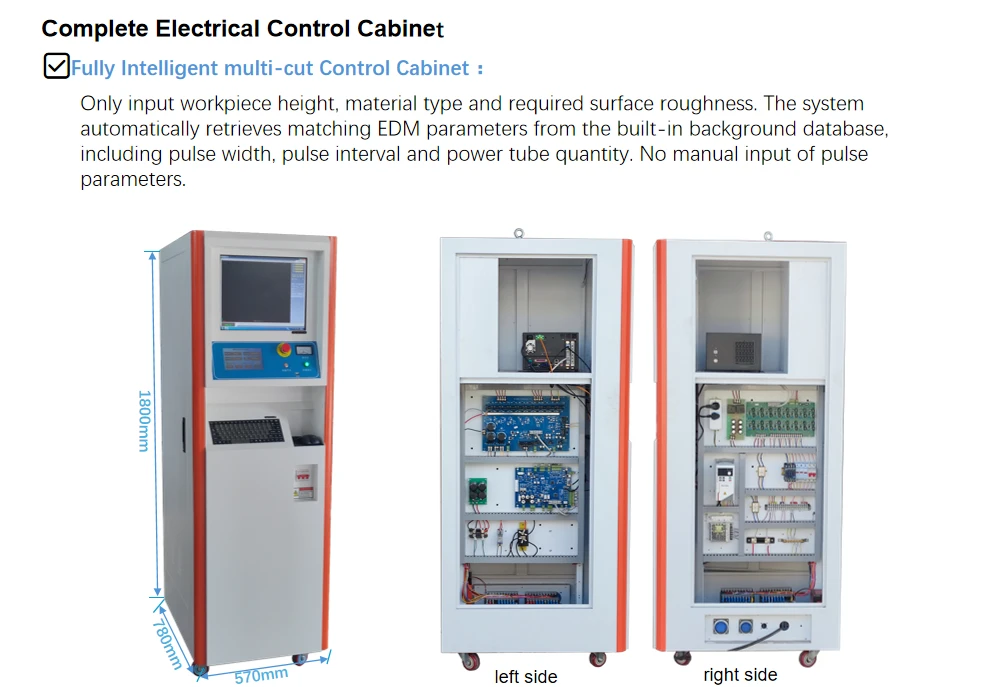

| Stjórnandi | Lóðréttur stjórnskápur | |
| Hugbúnaðarvettvangur | Windows XP | |

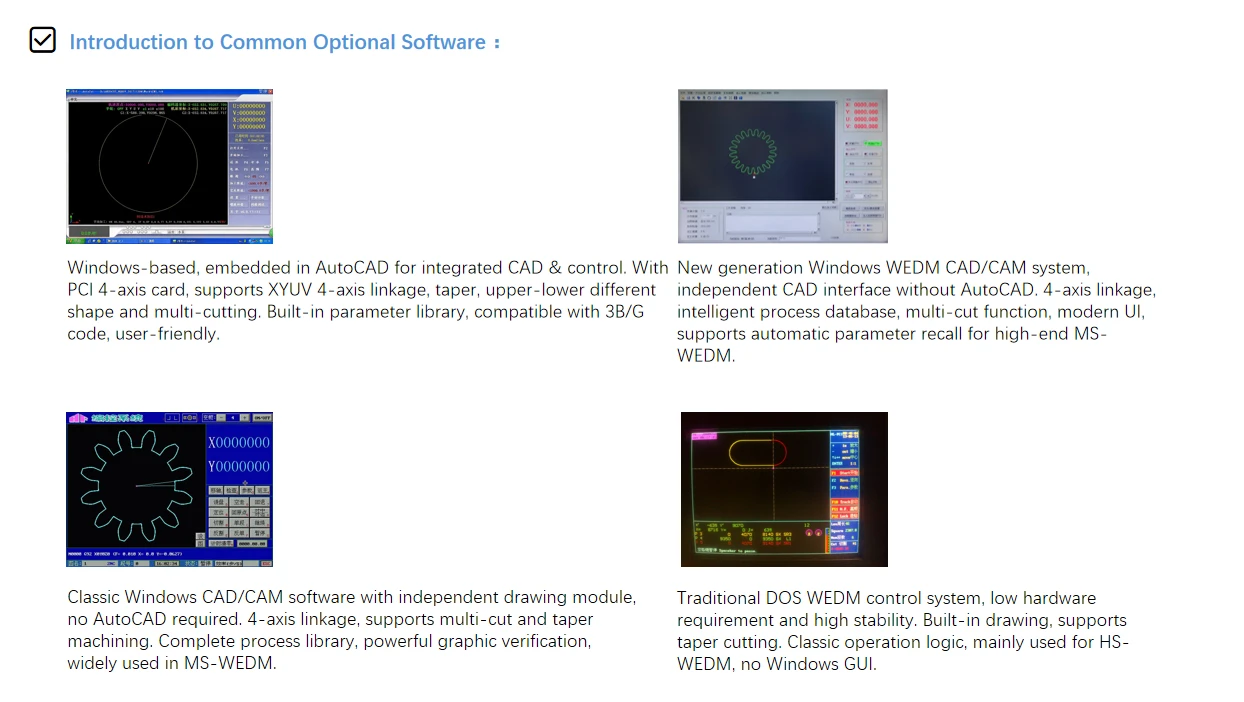

| Stýrikerfi | Auto-cut/ Win-cut/X8/HL | |
| Tungumálaskjár | kínverska/enska/rússneska | |
| Fylgjast með | 17" LCD | |
| Stafrænn útlestrarskjár | XY ás DRO (5μm) | |
| CNC kennsla | Standard ISO kóða | |
| Gerð sendingar | USB/LAN | |
